电动滚筒牵引力计算

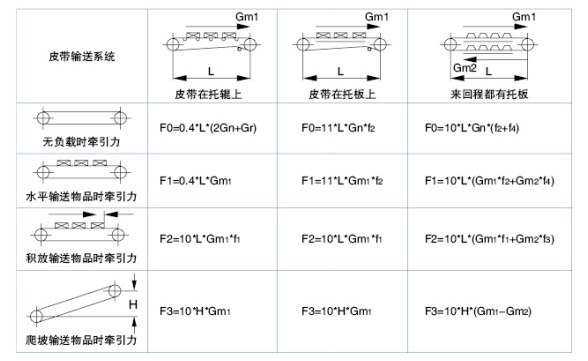

F:电动滚筒牵引力(N),F=F0+F1+F2+F3
L:驱动滚筒与改向滚筒中心距水平投影(m)
H:输送高度(m)
Gm1:每米皮带输送机上载荷重量,表示来程(kg/m)
Gm2:每米皮带输送机上载荷重量,表示回程(kg/m)
Gn:每米皮带重量(kg/m)
Gr:每米皮带输送机上回转件总重量,包括来回部分(kg/m)
f1:输送物品和皮带承载面之间的摩擦系数(表2)
f2:输送机托板和皮带承载面之间的摩擦系数(表1)
f3:输送物品和回程皮带承载面之间的摩擦系数(表2)
f4:输送机托板和回程皮带承载面之间的摩擦系数(表1)
表1
f2/F4 |
PE皮带 |
PP皮带 |
POM皮带 |
PVC皮带 |
聚酯纤维 |
PE滑动板 |
0.34 |
0.12 |
0.11 |
0 |
0 |
低碳钢或者不锈钢托板 |
0.15 |
0.27 |
0.22 |
0.48 |
0.28 |
表2
f1/f3 |
PE皮带 |
PP皮带 |
POM皮带 |
钢制产品 |
0.14 |
0.34 |
0.23 |
玻璃产品 |
0.1 |
0.2 |
0.16 |
塑料产品 |
0.09 |
0.18 |
0.16 |
注:参数表中给出的数据全部是基于电源频率为50Hz得来。如果电机由频率为60Hz电源供电,电机速度将增加20%。
