  • TM138A.png

TM138A三相

TM138A异步油浸式电动滚筒，主要用于中型载荷的皮带输送设备，其电机的有效功率最高可达1.10kW。适用于安检机，机场行李处理系统，包装输送机，动力皮带秤，邮政分拣，普通皮带输送机，农产品分拣机。

关键词：

异步油浸式电动滚筒 TM138A

所属分类：

TM138A

样册下载：

图片名称

在线咨询：

18222309122

相关产品
在线询价
产品应用和特点

产品应用：

TM138A异步油浸式电动滚筒，主要用于中型载荷的皮带输送设备，其电机的有效功率最高可达1.10kW。适用于：
●安检机（机场和车站）
●机场行李处理系统
●包装输送机
●动力皮带秤
●邮政分拣
●普通皮带输送机
●农产品分拣机

产品特征：

►筒体
●标准筒体为全不锈钢材质，成品表面涂敷防锈油
●标准筒体为冠状，表面加工有防滑螺纹

►电机
●适用于全球各种通用电压
●交流异步电机，绝缘等级F级
●附加过热保护器
●电机油浸式散热
●电缆的标准长度为1.2米

►密封等级
●轴端采用双密封设计
●电动滚筒的密封防护等级为IP66/67

►注油
●电动滚筒出厂前都已按标准注油
●终生免维护

►其他
●可以加装电磁制动器，但筒体的最短长度会相应加长
●带速及筒体长度可按客户要求制作
●国际权威机构的CE和UL的安全认证
●根据客户要求，可制作各种非标准电动滚筒



产品样本参数

AMROLL电动滚筒 TM138A-3 *400V/50Hz

功率
[kW/hp]

电机
级数

齿轮
级数

齿轮
速比

名义带速
[m/s]

扭矩
[Nm]

牵引力
[N]

额定电流
[A]

最小筒长
[mm]

最小筒长
重量[kg]

0.25/0.34

6

3

58.87

0.11

162.15

2350

0.99

340

15

53.21

0.13

135.1

1958

48.36

0.14

115.85

1679

0.37/0.50

2

3

16.87

1.19

21.87

317

0.92

340

14

15.33

1.32

19.46

282

4

3

58.87

0.17

150.01

2174

1.05

340

14

53.21

0.19

133.31

1932

48.36

0.21

119.99

1739

37.23

0.28

95.98

1391

29.33

0.35

75

1087

26.51

0.39

66.65

966

24.1

0.42

60.03

870

18.55

0.55

48.02

696

2

16.87

0.6

43.75

634

15.33

0.67

38.92

564

11.8

0.87

30.64

444

6

3

58.87

0.11

239.98

3478

1.5

390

17

53.21

0.13

199.96

2898

48.36

0.14

171.4

2484

0.55/0.75

2

3

58.87

0.34

111.51

1616

1.28

340

14

53.21

0.38

99.08

1436

48.36

0.42

89.22

1293

37.23

0.54

71.35

1034

29.33

0.69

55.75

808

26.51

0.76

49.54

718

24.1

0.84

44.57

646

18.55

1.1

35.67

517

2

16.87

1.2

32.45

471

15.33

1.3

28.91

419

11.8

1.7

22.77

330

4

3

58.87

0.17

222.94

3231

1.57

390

17

53.21

0.19

198.17

2872

48.36

0.21

178.37

2585

37.23

0.27

142.69

2068

29.33

0.34

111.51

1616

26.51

0.38

99.08

1436

24.1

0.42

89.22

1293

18.55

0.54

71.35

1034

2

16.87

0.6

65.07

943

15.33

0.65

57.82

838

11.8

0.85

45.54

660

0.75/1.02

2

3

58.87

0.34

152.01

2203

1.63

390

17

53.21

0.38

135.1

1958

48.36

0.41

121.65

1763

37.23

0.54

97.29

1410

29.33

0.68

76.04

1102

26.51

0.75

67.55

979

24.1

0.83

60.79

881

18.55

1.08

48.65

705

2

16.87

1.18

44.37

643

15.33

1.3

39.4

571

11.8

1.68

31.05

450

4

3

48.36

0.21

243.23

3525

2

390

18

37.23

0.27

194.58

2820

29.33

0.34

152.01

2203

26.51

0.38

135.1

1958

24.1

0.42

121.65

1763

18.55

0.54

97.29

1410

2

16.87

0.6

88.73

1286

15.33

0.66

78.87

1143

11.8

0.85

62.1

900

1.10/1.50

2

3

48.36

0.41

178.37

2585

2.62

390

18

37.23

0.54

142.69

2068

29.33

0.68

111.5

1616

26.51

0.75

99.08

1436

24.1

0.83

89.22

1293

18.55

1.08

71.35

1034

2

16.87

1.18

63.69

923

15.33

1.3

57.82

838

11.8

1.69

45.54

660

以最小筒长重量为标准，筒体每加长100mm，电动滚筒的重量约增加2.5kg。



TM138A选项表——电动滚筒/从动滚筒

部件说明

电动滚筒

从动滚筒

筒体





碳钢冠状筒体

1

1

碳钢直式筒体

2

2

不锈钢冠状筒体

2

2

不锈钢直式筒体

2

2

前后端盖





铸铝端盖

1

1

前后轴





碳钢轴

1

1

不锈钢轴

2

2

齿轮箱、后法兰





铸铁

1

1

电机





单相或三相异步电动机

1



电压1*230V/50Hz或3*400V/50Hz

1



双电压电机

2



50Hz/60Hz条件下的全球通用电压

1



加装电机过热保护器

1



润滑油





150号齿轮油

1



低温环境用油

2



食品级油&脂（FDA 和USDA）

2



电气连接





直式出线

1



弯头出线

2



不锈钢弯头出线

3



铸铝端子盒

2



不锈钢端子盒

3



PVC线缆

1



                        低烟无卤素线缆

2



屏蔽线缆（变频器）

3



其他可选项





逆止器

2



电磁制动器

2



可垂直或倾斜安装

3



连接变频器

2



1-标准装配选项；2-非标准常用选项；3-限制性选项，选择时应与制造商确认

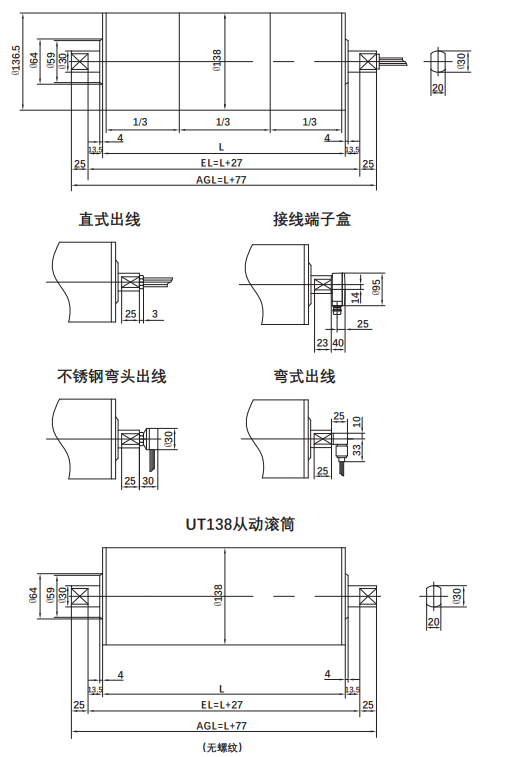

产品外形尺寸图

TM138A电动滚筒
