TM165F三相

TM165F异步油浸式电动滚筒，主要应用于较重载荷的皮带输送设备，其具有外形坚固、耐冲击和扭矩强劲等显著特点，是较大负载输送设备的最佳选择，其全不锈钢材质设计可应对卫生环境、潮湿环境等。适用于： ●肉类加工输送机 ●食品加工输送机 ●包装输送机 ●皮带分拣输送机 ●装配生产线 ●农产品皮带输送机 ●仓储装卸皮带伸缩车

关键词：

TM165F 异步油浸式电动滚筒

所属分类：

TM165F

样册下载：

在线咨询：

产品应用和特点

产品应用：

TM165F异步油浸式电动滚筒，主要应用于较重载荷的皮带输送设备，其具有外形坚固、耐冲击和扭矩强劲等显著特点，是较大负载输送设备的最佳选择，其全不锈钢材质设计可应对卫生环境、潮湿环境等。适用于：
●肉类加工输送机
●食品加工输送机
●包装输送机
●皮带分拣输送机
●装配生产线
●农产品皮带输送机
●仓储装卸皮带伸缩车

产品特征：

►筒体
●标准筒体为全不锈钢材质，成品表面涂敷防锈油
●标准筒体为冠状，表面加工有防滑螺纹

►齿轮传动
●高合金钢精磨齿轮，确保传动时超低噪音

►电机
●适用于全球各种通用电压
●交流异步电机，绝缘等级F级
●附加过热保护器
●电机油浸式散热
●电缆的标准长度为1.2米

►密封等级
●轴端采用双密封设计
●电动滚筒的密封防护等级为IP66/67

►注油
●电动滚筒出厂前都已按标准注油
●终生免维护

►其他
●可以加装电磁制动器，但筒体的最短长度会相应加长
●带速及筒体长度可按客户要求制作
●国际权威机构的CE和UL的安全认证
●根据客户要求，可制作各种非标准电动滚筒

产品样本参数

*AMROLL电动滚筒TM165F-3400V/50Hz**
功率 [kW/hp]	电机级数	齿轮级数	齿轮速比	名义带速 [m/s]	扭矩 [Nm]	牵引力 [N]	额定电流 [A]	最小筒长 [mm]	最小筒长重量[kg]
0.25/0.34	8	3	62.37	0.10	193.88	2350	1.32	400	36
			46.56	0.13	149.13	1808
			39.31	0.16	121.17	1469
			28.71	0.21	96.94	1175
			24.23	0.25	77.55	940
		2	19.64	0.31	61.88	750
			14.66	0.42	49.50	600
			12.38	0.50	39.60	480
0.37/0.50	4	3	62.37	0.20	143.47	1739	0.98	400	36
			46.56	0.26	114.77	1391
			39.31	0.31	89.67	1087
			28.71	0.42	71.73	870
			24.23	0.50	57.39	696
		2	19.64	0.62	46.51	564
			14.66	0.82	36.63	444
			12.38	1.00	29.30	355
	6	3	62.37	0.13	220.72	2675	1.25	400	36
	6	3	46.56	0.17	168.79	2046	1.25	400	36
	8	3	62.37	0.10	286.94	3478	1.58	450	43
			46.56	0.13	220.72	2675
			39.31	0.16	179.33	2174
			28.71	0.21	143.47	1739
			24.23	0.25	114.77	1391
		2	19.64	0.31	91.58	1110
			14.66	0.41	73.26	888
			12.38	0.50	58.61	710
0.55/0.75	4	3	62.37	0.19	213.26	2585	1.45	400	36
			46.56	0.26	170.61	2068
			39.31	0.31	133.29	1616
			28.71	0.42	106.63	1293
			24.23	0.50	85.31	1034
		2	19.64	0.61	69.14	838
			14.66	0.82	54.45	660
			12.38	1.00	43.56	528
	6	3	62.37	0.13	328.10	3977	1.76	450	43
	6	3	46.56	0.17	250.90	3041	1.76	450	43
0.75/1.02	4	3	62.37	0.20	290.81	3525	2.00	400	36
			46.56	0.27	232.65	2820
			39.31	0.32	181.76	2203
			28.71	0.43	145.41	1763
			24.23	0.51	116.33	1410
		2	19.64	0.63	94.29	1143
			14.66	0.84	74.25	900
			12.38	1.00	59.40	720
	6	3	46.56	0.17	342.13	4147	2.23	450	43
1.10/1.50	2	3	62.37	0.40	133.29	1616	2.24	400	36
			46.56	0.54	106.63	1293
			39.31	0.63	213.26	2585
			28.71	0.87	170.61	2068
			24.23	1.03	85.31	1034
		2	19.64	1.26	69.14	838
			14.66	1.70	54.45	660
			12.38	2.00	43.56	528
	4	3	46.56	0.26	341.22	4136	2.83	450	43
			39.31	0.31	266.58	3232
			28.71	0.43	213.26	2585
			24.23	0.50	170.61	2068
		2	19.64	0.62	133.29	1616
			14.66	0.83	106.63	1293
			12.38	1.00	85.31	1034
1.50/2.04	4	3	28.71	0.43	290.81	3525	3.55	450	43
		3	24.23	0.51	232.65	2820
		2	19.64	0.63	188.57	2286
			14.66	0.84	148.50	1800
			12.38	1.00	118.80	1440
2.20/3.00	2	3	46.56	0.53	341.22	4136	4.33	450	43
			39.31	0.62	266.58	3231
			28.71	0.85	213.26	2585
			24.23	1.00	170.61	2068
		2	19.64	1.25	138.29	1676
			14.66	1.68	108.90	1320
			12.38	2.00	87.12	1056
以最小筒长重量为标准，筒体每加长100mm ，电动滚筒的重量约增加3.8kg。

TM165F选项表--电动滚筒/从动滚筒

部件说明	电动滚筒	从动滚筒
筒体
不锈钢（标准304）冠状筒体	1	1

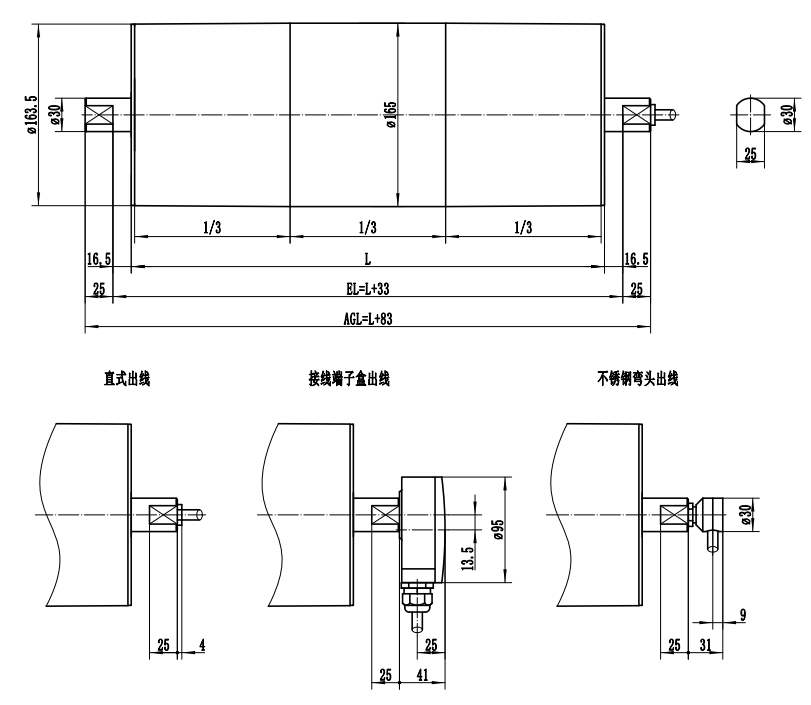

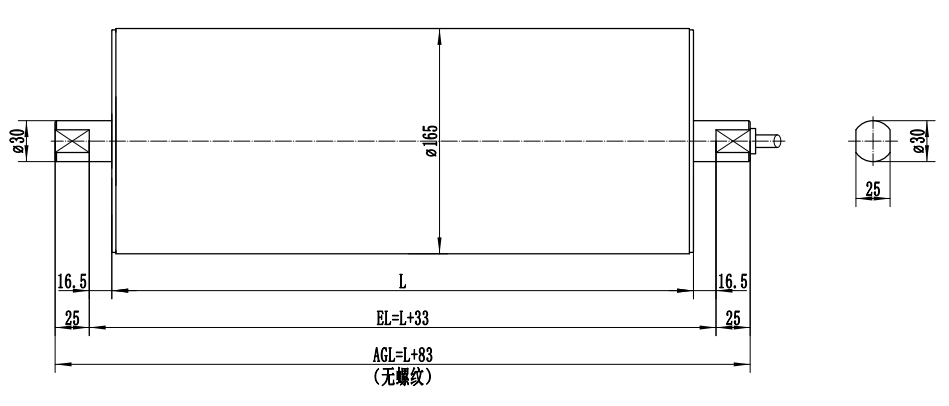

不锈钢（标准304）直式筒体	2	2
不锈钢（标准304）直式筒体+键	2	2
前后端盖
不锈钢（标准304）端盖	1	1
前后轴
不锈钢（标准304）轴	1	1
包胶
黑色平面硫化包胶	2	2
白色平面硫化包胶	2	2
聚氨脂平面硫化包胶	2	2
可加网带链轮	2	2
V型槽包胶	3	3
电机
单相或三相异步电动机	1
电压3*400V/50Hz	1
双电压电机	2
50Hz或60Hz条件下的全球通用电压	1
加装电机过热保护器	1
润滑油
食品级油（FDA 和USDA）	2
电气连接
不锈钢直式出线	1
不锈钢弯头出线	2
不锈钢端子盒	3
PVC 线缆	1
低烟无卤素线缆	2
屏蔽线缆（变频器）	3
其他可选项
逆止器	2
电磁制动器	2
可垂直或倾斜安装	3
连接变频器	2
1-标准装配选项 2-非标准常用选项 3-限制性选项，选择时应与制造商确认
