TM138H三相

TM138H异步油浸式电动滚筒，主要用于中型载荷的皮带输送设备，其电机的有效功率最高可达1.10kW 。加重型的设计让TM138H更适用于运行条件比较苛刻的皮带输送行业。适用于，电商快递，农产品输送，普通皮带机，安检机，机场。

关键词：

异步油浸式电动滚筒 TM138H

所属分类：

TM138H

样册下载：

在线咨询：

18222309122

相关产品

在线询价

产品应用和特点

产品应用：

TM138H异步油浸式电动滚筒，主要用于中型载荷的皮带输送设备，其电机的有效功率最高可达1.10kW 。加重型的设计让TM138H更适用于运行条件比较苛刻的皮带输送行业。适用于：
●电商快递
●农产品输送
●普通皮带机
●安检机
●机场

产品特征：

►筒体
●标准筒体为全不锈钢材质，成品表面涂敷防锈油
●标准筒体为冠状，表面加工有防滑螺纹

►齿轮传动
●高合金钢精磨齿轮，确保传动时超低噪音
●铸铝齿轮箱

►电机
●适用于全球各种通用电压
●交流异步电机，绝缘等级F级
●附加过热保护器
●电机油浸式散热
●电缆的标准长度为1.2米

►密封等级
●轴端采用双密封设计
●电动滚筒的密封防护等级为IP66/67

►注油
●电动滚筒出厂前都已按标准注油
●终生免维护

►其他
●可以加装电磁制动器，但筒体的最短长度会相应加长
●带速及筒体长度可按客户要求制作
●国际权威机构的CE和UL的安全认证
●根据客户要求，可制作各种非标准电动滚筒

产品样本参数

*AMROLL电动滚筒 TM138H-3 400V/50Hz**
功率 [kW/hp]	电机级数	齿轮级数	齿轮速比	名义带速 [m/s]	扭矩 [Nm]	牵引力 [N]	额定电流 [A]	最小筒长 [mm]	最小筒长重量[kg]
0.25/0.34	6	3	58.87	0.11	149.09	2161	0.99	400	24
			53.21	0.13	135.1	1958
			48.36	0.14	122.47	1775
0.37/ 0.50	2	2	16.87	1.19	21.87	317	0.92	350	22
	2	2	15.33	1.32	19.46	282	0.92	350	22
	4	3	58.87	0.17	143.38	2078	1.05	350	22
			53.21	0.19	129.59	1878
			48.36	0.21	119.99	1739
			37.23	0.28	90.67	1314
			29.33	0.35	71.44	1035
			26.51	0.39	64.57	936
			24.1	0.42	60.03	870
			18.55	0.55	45.18	655
		2	16.87	0.6	41.51	602
			15.33	0.67	38.92	564
			11.8	0.87	30.64	444
	6	3	58.87	0.11	219.92	3187	1.5	400	24
			53.21	0.13	199.96	2898
			48.36	0.14	180.65	2618
0.55/0.75	2	3	58.87	0.34	107.96	1565	1.28	350	22
			53.21	0.38	99.08	1436
			48.36	0.42	89.22	1293
			37.23	0.54	68.27	989
			29.33	0.69	55.75	808
			26.51	0.76	49.54	718
			24.1	0.84	44.57	646
			18.55	1.1	35.67	517
		2	16.87	1.2	32.45	471
			15.33	1.3	28.91	419
			11.8	1.7	22.77	330
	4	3	58.87	0.17	217.07	3146	1.57	400	24
			53.21	0.19	198.17	2872
			48.36	0.21	178.37	2585
			37.23	0.27	137.26	1989
			29.33	0.34	108.16	1567
			26.51	0.38	99.08	1436
			24.1	0.42	89.22	1293
			18.55	0.54	68.39	991
		2	16.87	0.6	62.84	911
			15.33	0.65	57.82	838
			11.8	0.85	45.54	660
0.75/1.02	2	3	58.87	0.34	149.09	2161	1.63	400	24
			53.21	0.38	135.1	1958
			48.36	0.41	121.65	1763
			37.23	0.54	94.28	1366
			29.33	0.68	76.04	1102
			26.51	0.75	67.55	979
			24.1	0.83	60.79	881
			18.55	1.08	48.65	705
		2	16.87	1.18	44.37	643
			15.33	1.3	39.4	571
			11.8	1.68	31.05	450
	4	3	48.36	0.21	243.23	3525	2.11	400	24
			37.23	0.27	188.56	2733
			29.33	0.34	148.57	2153
			26.51	0.38	135.1	1958
			24.1	0.42	121.65	1763
			18.55	0.54	93.95	1362
		2	16.87	0.6	86.32	1251
			15.33	0.66	78.87	1143
			11.8	0.85	62.1	900
1.10/1.50	2	3	48.36	0.41	178.37	2585	2.62	400	24
			37.23	0.54	137.63	1995
			29.33	0.68	108.44	1572
			26.51	0.75	99.08	1436
			24.1	0.83	89.22	1293
			18.55	1.08	68.57	994
		2	16.87	1.18	63.69	923
			15.33	1.3	57.82	838
			11.8	1.69	45.54	660
以最小筒长重量为标准，筒体每加长100mm，电动滚筒的重量约增加3.25kg。

TM138H选项表——电动滚筒/从动滚筒

部件说明	电动滚筒	从动滚筒
筒体
碳钢冠状筒体	1	1
碳钢直式筒体	2	2
不锈钢冠状筒体	2	2
不锈钢直式筒体	2	2
前后端盖
铸铁端盖	1	1
不锈钢端盖	2	2
前后轴
碳钢轴	1	1
不锈钢轴	2	2
齿轮箱、后法兰
铸铁	1	1
包胶
黑色平面硫化包胶	2	2
白色平面硫化包胶	2	2
聚氨脂平面硫化包胶	2	2
可加网带链轮	2	2
V型槽包胶	3	3
电机
三相异步电动机	1
电压3*400V/50Hz	1
双电压电机	2
50Hz/60Hz条件下的全球通用电压	1
加装电机过热保护器	1
润滑油
150号齿轮油	1
低温环境用油	2
食品级油&脂(FDA 和USDA)	2
电气连接
直式出线	1
不锈钢弯头出线	2
接线端子盒出线	2
PVC 线缆	1
低烟无卤素线缆	2
屏蔽线缆（变频器）	3
其他可选项
逆止器	2
电磁制动器	2
可垂直或倾斜安装	3
连接变频器	2
1-标准装配选项；2-非标准常用选项；3-限制性选项，选择时应与制造商确认

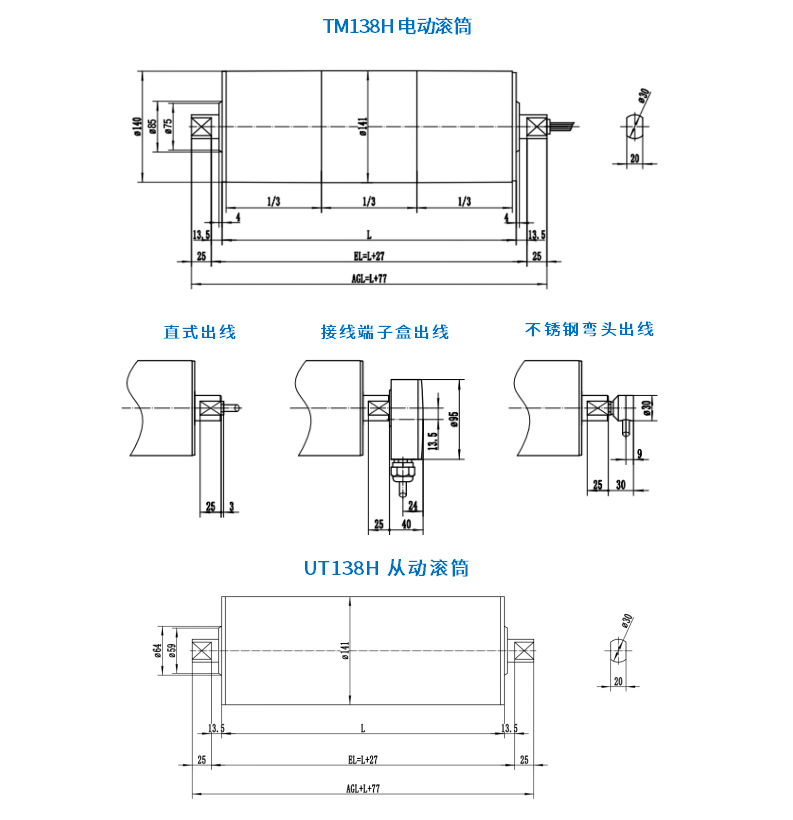

产品外形尺寸图

无
