TM216H三相

TM216H异步油浸式电动滚筒，是为输送单件重量较大的物品或大宗散料而专门设计的，其功率范围为0.37kw 至4.0kw 。适用于： ●包装输送机 ●皮带秤 ●邮政分拣输送机 ●仓储装卸皮带伸缩车 ●农产品皮带输送机 ●散料输送机 ●制砖和木器输送机 ●爬坡输送机 ●普通输送设备

关键词：

异步油浸式电动滚筒 TM216H

所属分类：

TM216H

样册下载：

图片名称

在线咨询：

18222309122

相关产品
在线询价
产品应用和特点

产品应用：

TM216H异步油浸式电动滚筒，是为输送单件重量较大的物品或大宗散料而专门设计的，其功率范围为0.37kw 至4.0kw 。适用于：
●包装输送机
●皮带秤
●邮政分拣输送机
●仓储装卸皮带伸缩车
●农产品皮带输送机
●散料输送机
●制砖和木器输送机
●爬坡输送机
●普通输送设备

产品特征：

►筒体
●标准筒体为全不锈钢材质，成品表面涂敷防锈油
●标准筒体为冠状，表面加工有防滑螺纹

►齿轮传动
●高合金钢精磨齿轮，确保传动时超低噪音
●铸铝齿轮箱

►电机
●适用于全球各种通用电压
●交流异步电机，绝缘等级F级
●电机油浸式散热
●电缆的标准长度为1.2米

►密封等级
●轴端采用双密封设计
●电动滚筒的密封防护等级为IP66/67

►注油
●电动滚筒出厂前都已按标准注油
●终生免维护

►其他
●可以加装电磁制动器，但筒体的最短长度会相应加长
●带速及筒体长度可按客户要求制作
●国际权威机构的CE和UL的安全认证
●根据客户要求，可制作各种非标准电动滚筒



产品样本参数

AMROLL电动滚筒 TM216H-3 *400V/50Hz

功率
[kW/hp]

电机级数

齿轮级数

齿轮速比

名义带速
[m/s]

扭矩
[Nm]

牵引力
[N]

额定电流
[A]

最小筒长
[mm]

最小筒长
重量[kg]

0.37/0.50

8

3

77.33

0.11

375.62

3478

1.64

510

56

63.18

0.13

288.94

2675

48.58

0.17

234.77

1274

41.26

0.2

187.81

1739

31.73

0.26

150.25

1391

2

24.61

0.34

119.88

1110

20.11

0.42

95.9

888

15.46

0.54

76.72

710

0.55/0.75

8

3

77.33

0.1

558.36

5170

1.67

510

58

63.18

0.13

429.51

3977

48.58

0.16

348.98

3231

41.26

0.19

279.18

2585

31.73

0.25

223.34

2068

2

24.61

0.32

178.2

1650

20.11

0.4

142.56

1320

15.46

0.51

114.05

1056

0.75/1.02

8

3

63.18

0.13

585.69

5423

2.38

510

58

48.58

0.16

475.88

4406

41.26

0.19

380.7

3525

31.73

0.25

304.56

2820

2

24.61

0.32

243

2250

20.11

0.4

194.4

1800

15.46

0.51

155.52

1440

1.10/1.50

4

3

77.33

0.21

558.36

5179

2.27

510

58

63.18

0.26

446.69

4136

48.58

0.34

348.98

3231

41.26

0.4

279.18

2585

31.73

0.52

228.1

2112

2

24.61

0.67

181.03

1676

20.11

0.82

142.56

1320

15.46

1.1

114.05

1056

6

3

63.18

0.17

670.87

6212

2.86

510

61

48.58

0.22

558.36

5179

41.26

0.26

446.69

4136

31.73

0.34

348.98

3231

2

24.61

0.44

279.18

2585

20.11

0.54

228.1

2112

15.46

0.7

181.03

1676

1.50/2.04

4

3

63.18

0.26

609.12

5640

2.87

510

61

48.58

0.34

475.88

4406

41.26

0.4

380.7

3525

31.73

0.52

304.56

2820

2

24.61

0.66

246.86

2285

20.11

0.81

194.4

1800

15.46

1.1

155.52

1440

2.20/3.00

4

3

48.58

0.34

698

6463

4.86

510

62

41.26

0.4

558.36

5170

31.73

0.52

446.69

4136

2

24.61

0.66

362.06

3352

20.11

0.81

285.12

2640

15.46

1.1

228.1

2112





















3.50/4.76

4

3

31.73

0.52

609.12

5640

7.69

510

73

2

24.61

0.67

475.88

4406

20.11

0.81

380.7

3525

15.46

1.1

304.56

2820

4.00/5.44

2

3

41.26

0.8

507.6

4700

8.63

510

73

31.73

1

406.08

3760

2

24.61

1.32

329.14

3048

20.11

1.6

259.2

2400

15.46

2.1

207.36

1920

以最小筒长重量为标准，筒体每加长100mm，电动滚筒的重量约增加5kg。



TM216H选项表——电动滚筒/从动滚筒

部件说明

电动滚筒

从动滚筒

筒体





碳钢冠状筒体

1

1

碳钢直式筒体

2

2

不锈钢冠状筒体

2

2

不锈钢直式筒体

2

2

前后端盖





铸铁端盖

1

1

不锈钢端盖

2

2

前后轴





碳钢轴

1

1

不锈钢轴

2

2

齿轮箱、后法兰





铸铁

1

1

包胶





黑色平面硫化包胶

2

2

白色平面硫化包胶

2

2

聚氨脂平面硫化包胶

2

2

可加网带链轮

2

2

V型槽包胶

3

3

电机





三相异步电动机

1



电压3*400V/50Hz

1



双电压电机

2



50Hz/60Hz条件下的全球通用电压

1



加装电机过热保护器

1



润滑油





150号齿轮油

1



低温环境用油

2



食品级油&脂(FDA 和USDA)

2



电气连接





直式出线

1



不锈钢弯头出线

2



接线端子盒出线

2



PVC 线缆

1



低烟无卤素线缆

2



屏蔽线缆（变频器）

3



其他可选项





逆止器

2



电磁制动器

2



可垂直或倾斜安装

3



连接变频器

2



1-标准装配选项；2-非标准常用选项；3-限制性选项，选择时应与制造商确认

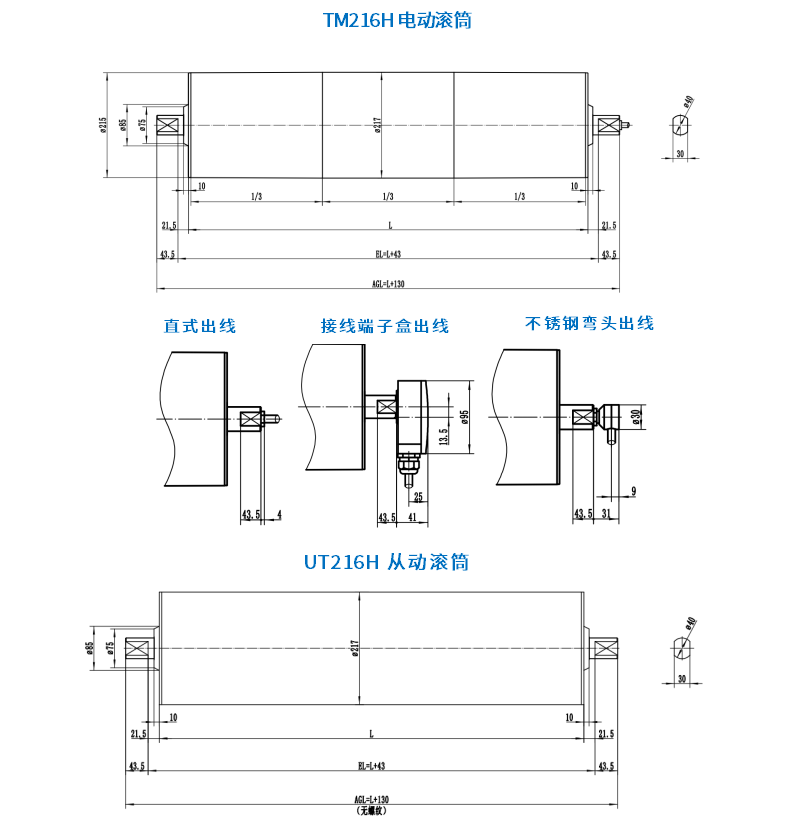

产品外形尺寸图
